ready2use Hybrid-Kit Anleitung (Hybridwechselrichter)

Vorwort

Liebe Kundin, lieber Kunde,

herzlich willkommen in der wunderbaren Welt unserer Produkte! Deine Entscheidung, unser Produkt zu erwerben, freut uns sehr.

Wir haben mit viel Leidenschaft und Sorgfalt daran gearbeitet, euch ein qualitativ hochwertiges und erstklassiges Produkt anzubieten. Unsere Partner haben wir mit Bedacht ausgesucht und können stolz verkünden, dass unsere Stromwächter made in Germany sind. Euer Vertrauen in uns ist die größte Belohnung für unsere harte Arbeit.

Mit deinem Kauf hast du nicht nur ein Produkt erworben, sondern bist auch Teil der immer größer werdenden Gruppe von Menschen, die dezentrale Stromgewinnung als einen Baustein auf dem Weg in eine saubere und dezentrale Energieversorgung erkannt haben.

Solltest du Fragen, Anregungen oder Feedback zu unseren Produkten haben, stehen wir dir gerne zur Verfügung. Euer Feedback ist uns äußerst wichtig, da es uns hilft, uns kontinuierlich zu verbessern.

Mit den besten Grüßen
euer indielux Team

Sicherheit

Vielen Dank, dass ihr euch für unser Produkt entschieden habt. Damit ihr es sicher und effektiv nutzen könnt, möchten wir euch auf einige wichtige Produktwarnungen hinweisen. Bitte lest diese Informationen sorgfältig durch, bevor ihr das Produkt anschließt oder verwendet. Eure Sicherheit hat für uns höchste Priorität.

Elektrische Anschlüsse

• Schließt das Produkt nur an einen Stromkreis mit 230 Volt an, der den geltenden Sicherheitsstandards entspricht.
• Überprüft vor dem Anschluss, ob das Stromnetz ordnungsgemäß geerdet ist.
• Stellt sicher, dass die elektrischen Anschlüsse fest und sicher sind, um Kurzschlüsse oder Stromschläge zu vermeiden.

Installation und Montage

• Lest vor der Installation sorgfältig die mitgelieferte Anleitung.
• Lasst die Installation von qualifiziertem Fachpersonal durchführen, um zu gewährleisten, dass alle Sicherheitsvorschriften eingehalten werden.
• Achtet darauf, dass das Produkt ordnungsgemäß montiert und befestigt ist, um eine stabile und sichere Verbindung zum Stromkreis herzustellen.

Wartung und Reparatur

• Öffnet das Produkt nicht selbst, um Reparaturen durchzuführen. Jegliche Wartungs- oder Reparaturarbeiten sollten nur von autorisiertem Fachpersonal ausgeführt werden.
• Schaltet das Produkt vor Wartungsarbeiten immer vollständig aus und zieht den Stecker aus der Steckdose.
• Verwendet ausschließlich Originalersatzteile, um die Leistungsfähigkeit und Sicherheit des Produkts zu gewährleisten.

Überlastung und Überhitzung

• Achtet darauf, das Produkt nicht über seine maximal angegebene Belastungsgrenze hinaus zu betreiben.
• Stellt sicher, dass das Produkt ausreichend belüftet ist und sich keine Wärme stauen kann, um Überhitzung zu vermeiden.
• Wenn das Produkt ungewöhnlich heiß wird oder Rauch oder ungewöhnliche Geräusche abgibt, schaltet es sofort aus und zieht den Stecker. Informiert uns über das Problem.

Kinder und Haustiere

• Bewahrt das Produkt außerhalb der Reichweite von Kindern und Haustieren auf.
• Weist Kinder darauf hin, dass sie das Produkt nicht ohne Aufsicht von Erwachsenen verwenden oder in die Nähe von elektrischen Anschlüssen gelangen dürfen.

Diese Warnungen sollen dazu beitragen, dass ihr das Produkt sicher verwenden könnt. Wir empfehlen euch dringend, sich an diese Hinweise zu halten, um mögliche Verletzungen oder Schäden zu vermeiden. Wenn ihr Fragen oder Bedenken haben, zögert nicht, uns zu kontaktieren.

Stromwächter Lieferumfang

Dein Stromwächter hat zwei Stecker und eine Buchse. Deshalb braucht er auch noch Kabel, um sich mit den anderen Komponenten deiner Solaranlage zu verbinden. Da es verschiedene Optionen gibt, musst du dir die richtigen Anschlusskabel in Abhängigkeit von deiner individuellen Systemzusammensetzung selbst besorgen.

Korrosionsbeständigkeit

Aus Kostengründen haben alle Komponenten für die gängigen Einsatzorte nicht aber für den Einsatz in Meeresumgebung oder anderen stark korrosiven Umgebungen ausgewählt.

Solarmodule befestigen

Wenn wir von Befestigungen sprechen, meinen wir immer Modulbefestigungen.

Photovoltaikmodule können fast überall platziert werden. Wo und wie genau ihr sie positioniert, das bestimmt wesentlich euern Stromertrag!

Die Entscheidungsfindung konfrontiert euch mit zwei Fragen:

1. Wo wollt ihr die Module anbringen? Egal an welcher Stelle ihr sie plant, fast immer gibt es nicht nur eine einzige Möglichkeit der Umsetzung. Je nach Variante könnt ihr den Wirkungsgrad mehr oder weniger beeinflussen. Mit etwas Hintergrundwissen habt ihr die Chance, euer Setting innerhalb der vorgegebenen Bedingungen zu optimieren.
2. Wie sollen die Module gehalten werden? Auf jeden Fall müsst ihr sie sturm- und sturzsicher aufbauen. Sie bloß anzulehnen, könnte euch bei Orkanböen Ärger bringen. Ihr braucht richtige Befestigungen, auch Montagesysteme oder Unterkonstruktionen genannt. Ein kleiner Überblick, was es alles gibt, soll euch bei der Auswahl helfen.

Wir erklären euch, worauf ihr bei der Standortwahl achten und was ihr hinsichtlich Ausrichtung, Neigung und Montage der PV-Module bedenken solltet.

Außerdem stellen wir die von uns angebotenen Befestigungssysteme konkret vor und schildern in Bildstrecken den detaillierten Aufbau, sofern wir ihn selbst vorgenommen oder direkt mitverfolgen und fotografieren konnten.

Gerne nehmen wir aus der Community Bilderserien entgegen, die Montagen zeigen, die hier noch nicht erfasst sind. Denn gemeinsam teilen wir das Wissen, um möglichst vielen Menschen die Teilhabe an der Energiewende zu ermöglichen 🙂

Aufbauorte und -arten

Wenn ihr wisst, an welchem Flecken ihr Sonne ernten wollt, spielt bitte alle sich daraus ergebenden Möglichkeiten zuvor in Ruhe theoretisch durch. Denn ihr VOLT WATT, oder?

Allgemein gilt: Die Solarpaneele waagerecht liegend oder hochkant an der Wand anzubringen, ist oft praktisch, aber nicht immer optimal. Denn die höchste Leistung erzeugt ein PV-Modul, wenn das Sonnenlicht mit 90° auf die Oberfläche scheint. Da die Sonne wandert, ändert sich ihr Einfallswinkel beständig. Die Sonne hat jedoch nicht nur einen wechselnden Tageslauf, sondern auch über das Jahr wandelt sich ihre Höhe. Im Winter steht sie am niedrigsten. Der Sonnenstand ebenfalls abhängig vom Breitengrad: An der Ostsee treffen die Sonnenstrahlen in einem flacheren Winkel auf als in den Alpen. Betrachtet man Durchschnitt und Summe der Einstrahlung über einen längeren Zeitraum, ist letztlich überall ein gewisser Neigungswinkel der Module ratsam. Außerdem spielt die Himmelsrichtung eine Rolle.

„Im Osten geht die Sonne auf, im Süden steigt sie hoch hinauf, im Westen wird sie untergehen, im Norden ist sie nie zu sehen.“

Der mittägliche Höchststand hierzulande (sprich: auf der Nordhalbkugel) ist im Süden. Diesen Bezugspunkt drückt der Azimutwinkel aus, der die Abweichung vom Süden beziffert. (Im Süden ist er somit Null.) Je größer er ist, also je mehr nach Norden die Module orientiert sind, desto geringer ist der Ertrag. Durch eine möglichst flache Aufstellung kann man das Ergebnis jedoch verbessern. Bei einer nach Süden weisenden Anlage ist in Deutschland eine Neigung von 30 bis 40 % empfehlenswert. Anhaltspunkte zu den Ertragsunterschieden liefert unser Wattrechner.

Für die Standortwahl ist noch ein Faktor relevant: die Verschattung. Schon eine teilweise, kleine Verdunklung der Module vermindert die Leistung deutlich. (Deshalb sollte man die Oberflächen auch regelmäßig säubern und von Partikeln, die das Sonnenlicht „filtern“, befreien.) Dass schon ein einzelnes Blatt Auswirkungen haben kann, liegt an der Serienschaltung der Solarzellen innerhalb eines PV-Moduls, die in Reihe verbunden sind. Denn dabei bestimmt das schwächste Kettenglied den Stromfluss und senkt die Stromstärke der anderen auf das eigene niedrige Niveau. (Um solche Verluste einzuschränken, sind moderne Paneele übrigens mit Bypass-Dioden ausgestattet.) Überprüft daher, wie sich Gebäude, Bäume und die Topografie der Umgebung zur Sonnenbahn verhalten. Je tiefer die Sonne steht, desto länger sind die Schatten.

Kommen wir zur Befestigung: Ein rechter Winkel zur Erdoberfläche – also eine rein vertikale oder horizontale Modulbefestigung – kommt in Frage, wenn

• es bautechnisch nicht anders geht
• man Montageaufwand sparen will
• zu hohe Windlast vermieden werden soll

Für das schräge Aufstellen von Modulen auf ebenem Untergrund bieten sich Aufständerungen an. Gestelle können sowohl auf dem Flachdach (von Wohngebäuden, Lauben, Bungalows, Garagen, Carports, Gewächshäusern, Geräteschuppen …) als auch auf dem Boden (von Grundstücken, Gärten, Terrassen …) stehen. Wenn dein Balkon groß genug ist, hättest du dort natürlich ebenfalls eine Plattform. Hier solltest du aber zuvor den Schattenwurf prüfen.

Möglich sind sowohl ein- als auch zweiseitige Aufständerungen. Bei der doppelseitigen Ost-West-Ausrichtung werden die Module kopfwärts gegeneinander angeordnet, so dass sie in entgegengesetzte Richtungen zeigen. Dies gestattet eine dichtere Belegung mit Modulen, die sich nicht wechselseitig verschatten, und ist daher meist effektiver.

Bei den Aufständerungsarten wird zwischen Schienen- und Ballastsystemen unterschieden. Zu den letzteren gehört die ValkBox, die man einfach aufbauen kann und mit Gehwegplatten beschwert.

Wenn du deine Module außen als Balkonverkleidung aufhängen willst, musst du sie sorgsam sichern. Geeignet sind Haken, Schellen, Klemmen und Kabelbinder, um die Module an Handlauf, Geländerholmen und Gitterstreben zu sichern. Die Befestigungsmittel sind auf die Form (rund oder eckig) und Größe der Rohre und Stäbe der Brüstung abzustimmen. Mittels Profilschienensystem kann man das Modul unten bis zu 20 Grad aus der Senkrechten ausstellen, so dass man eine Neigung von 70 Grad erreicht.

Beachte generell die Vier-Meter-Vorschrift, falls du Module aufrecht bzw. parallel an Fassaden oder Balkons fixieren willst.

Wenn du dein Heimkraftwerk in den oberen Etagen betreiben möchtest und sich die Module mehr als 4 Meter über dem Boden befinden, darfst du keine gebräuchlichen Modelle (Glas-Glas oder Glas-Folie) nehmen. Denn die sind zerbrechlich, haben einen Rahmen und wiegen bis zu 20 kg. Wenn sie herabfallen oder bersten, sind sie ein Risiko für darunter befindliche Personen und Dinge.

Kunststoffmodule hingegen kommen ohne Metall und Glas aus, sind oftmals sogar biegsam und nur zwischen 1 und 8 kg schwer. Mit solch Leichtgewicht (und Flexibilität) sind sie auch für die oberen Geschosse zugelassen. Sie sind zwar teurer und weniger leistungsfähig, aber eben auch ungefährlicher. Diese Spezialmodule solltest du übrigens ebenso bei niedrigerem Balkon (< 4 m) einsetzen, sobald nur die kleinste Wahrscheinlichkeit besteht, dass sich darunter Menschen aufhalten oder bewegen könnten.

Für diese Modulvarianten gibt es noch weitere spezifische Befestigungen wie UV-beständige Gurte und Klettbänder.

Willst du Module direkt an Mauerwerk oder Wandverkleidung anschrauben, vergewissere dich zuvor, ob Material und Festigkeit genügen. Wenn du Bohrungen vornimmst, musst du hinterher selbstverständlich die Gebäudedämmung wiederherstellen und die Bausubstanz abdichten.

Einen Anstellwinkel kannst du übrigens nicht nur beim Aufstellen, sondern auch bei senkrechten Befestigungen (in jeglichem Stockwerk) erreichen: mittels Aufständerungsdreiecken.

Glasmodule mit einer Neigung von mehr als 10° gegen die Lotrechte gelten als Überkopfverglasungen. Für diese existieren noch strengere Regeln als für einfache Vertikalverglasungen!

Neben Balkon-, Fassaden- und Wandhalterungen sowie Boden- und Flachdachaufständerungen gibt es Varianten der Schrägdachbefestigung.

Dächer können eine Neigung zwischen 0 Grad (Flachdach) und 80 Grad (Steildach) haben. Je nach Dachkonstruktion und -material unterscheiden wir zwischen der Montage auf Ziegeldächern (mittels Dachhaken) und auf Trapezblechen oder Dachpappe (mittels Stockschrauben).

Unabhängig von industriell (vor)gefertigten Montagesets kannst du gern eigene phantasievolle Lösungen entwickeln und auch unkonventionelle Formen ausprobieren, z. B. als Beetüberdachung, Fensterladen, Laubenzaun, Gartentisch …

Aufständerung

Die Aufständerung ist ein übliches Verfahren für die Aufstellung von Solarpaneelen im Garten, auf dem Flachdach oder einfach dort, wo Platz ist und sie nicht im Wege stehen.

Am Beispiel der Valkbox zeigen wir euch, wie die Aufständerung mit dem PV-Modul verheiratet wird.

Die ValkBox ist ein Produkt aus der Kategorie Befestigungen. Im Sprachgebrauch wird mit der ValkBox eine Aufständerung ermöglicht. Der übliche Ort für das Solarmodul ist dann der Garten oder das Flachdach. Wenn ihr das ein paar Mal gemacht habt, ist ein Solarmodul in 15 Minuten mit der ValkBox verbunden. Die kleine Fotostrecke soll euch bei eurem ersten Mal unterstützen.

Benötigtes Werkzeug: 10er Maulschlüssel

Nehmt euch einen Moment Zeit und schaut euch den Inhalt der Verpackung an.

Da Mise en Place alles ist, haben wir das Vorgehen in logische Zusammenhänge gruppiert.

Achtet darauf, dass es lange und kürzere Schrauben gibt. Wenn ihr die vertauscht, kommt ihr nicht weit. Weder passen dann die Winkel an die Halterungen, noch habt ihr genug Platz, um die Halterungen richtig mit den Modulen zu verbinden. Die schwarzen Gummiplatten benötigen wir ganz zum Schluss.

Befestigt die Winkel bitte – abweichend zu der der Packung beiliegenden Beschreibung! – wie folgt. (Unsere aktuellen Solarmodule sind etwas breiter geworden und nur so passt die ValkBox an diese Module.)

Solarmodule sind standardmäßig mit Lochbohrungen im Alurahmen versehen. Befestigt daran den Winkel mit den kurzen (!) Schrauben. Die Mutter kann unten sein, muss es aber nicht.

Nachdem ihr beide Halterungen befestigt habt, tragt das Modul an den Ort, wo ihr die Sonne ernten wollt. Am einfachsten geht das zu zweit, weil die Module schon ziemlich unhandlich sind. Platziert die Gummiplatten und beschwert sie mit Gehwegplatten.

Schrägdachmontage

Dächer können eine Neigung zwischen 0 Grad (Flachdach) und 80 Grad (Steildach) haben. Auf Flachdächern bietet sich eine Aufständerung an, um einen effektiven Neigungswinkel der PV-Module zu erreichen.

Wenn wir von „Dachbefestigung“ sprechen, meinen wir im engeren Sinne spezielle Installationssysteme für Schrägdächer. Hier gibt es je nach Dachkonstruktion und -material zwei Varianten: die Montage auf Ziegeldächern mittels Dachhaken und die Befestigung auf Trapezblechen oder Dachpappe mittels Stockschrauben.

Um die Dachhaken an den Holzbalken des Dachstuhls anzuschrauben, werden bestimmte Ziegel, die direkt über den betroffenen Stellen der Pfosten (Sparren und Pfetten) liegen, zunächst entfernt. Mit passgenauen Aussparungen versehen, werden sie nach dem Festschrauben der Haken wieder am selben Platz aufgesetzt. An den Haken werden Aluschienen montiert und auf diesen die Paneele aufgeschraubt. Der Freiraum zwischen Dachhaut und Modulen nützt der Hinterlüftung.

Auch die Befestigung an Zementfaser-, Well-, Trapezblech-, Bitumen- oder Schieferdächern erfolgt mittels Schiene. Hierbei werden Stockschrauben durch die Dachhaut hindurch mit dem Tragwerk verbunden und stützen über eine Montageplatte den Querträger.

Hier findet Ihr die Montageanleitungen unserer Zulieferer:

Ziegeldach Montageanleitung

Stockschrauben Montageanleitung

Wandhalterung

Wandhalterung schräg

Hier findet Ihr die Montageanleitungen unserer Zulieferer:

Wandhalterung schräg Montageanleitung

Wandhalterung parallel

Wandmontage-Systeme enthalten alle Befestigungsmaterialien, die für die schnelle und sichere Installation von Solarpaneelen an einer Wand erforderlich sind. Ein Set für PV-Module mit M6 und M8 Montagebohrungen umfasst 4 Edelstahl-Montageplatten sowie Schrauben.

Ein cleveres Einhängesystem sorgt für einfachen Wartungszugriff und Hinterlüftung, sodass das Solarmodul im Betrieb durch natürliche Konvektion gekühlt wird.

Pro Modul wird ein Set benötigt.

Das ist die ideale Lösung besonders für kleinere Anwendungsbereiche wie Balkone oder Wände von Wohnhäusern und kleinen Nutzgebäuden. Mit entsprechenden Dichtungen und Schrauben kann das System auch auf Blech- oder Bitumendächern eingesetzt werden.

Hybrid-Wechselrichter & Energiespeicher befestigen

Wähle einen geeigneten Montageort für deinen ready2plugin Stromwächter, den Hybrid-Wechselrichter und den Energiespeicher. Die drei Geräte dürfen nicht in der prallen Sonne stehen und sollten idealerweise im Innenbereich verbaut werden, da sich stark schwankende Temperaturen negativ auf die Lebensdauer von LiFePo₄ Energiespeichern auswirken. Alle drei Geräte haben Schutzart IP65 und arbeiten bei Umgebungstemperaturen zwischen 0~+45 °C (Laden) und sogar bis -10~+45 °C (Entladen), sodass sie letztlich auch im Außenbereich angebracht werden können.

Bitte bedenke, dass der ready2plugin Stromwächter ohne Verlängerungskabel in eine fest eingebaute Wandsteckdose eingesteckt werden muss.

Beachte weiterhin, dass die Kabellänge zwischen Stromwächter und Wechselrichter 1 Meter beträgt und die Kabellänge zwischen Wechselrichter und Energiespeicher 2 Meter beträgt.

Hybrid-Wechselrichter befestigen

Wir geben euch gern wörtlich die Herstellerinformationen zur Montage des Wechselrichters GoodWe GW-3048 weiter.

Zum Schutz des Wechselrichters und zur leichteren Wartung ist sein Montageort anhand der folgenden Regeln sorgfältig auszuwählen:

• Kein Teil der Anlage darf einen Schalter oder Leitungsschutzschalter blockieren, sodass der Wechselrichter stets von der Gleichstrom- und Wechselstromversorgung getrennt werden kann.
• Der Wechselrichter ist auf einer festen Oberfläche zu installieren, die für seine Abmessungen und sein Gewicht geeignet ist.
• Der Wechselrichter ist vertikal oder mit einer Neigung von nicht mehr als 15 Grad zu installieren.

• Die Umgebungstemperatur darf 45 Grad Celsius nicht überschreiten. (Hohe Umgebungstemperaturen bewirken eine Leistungsminderung des Wechselrichters.)
• Der Wechselrichter ist unter einem Schutzdach zu installieren, damit er vor direkter Sonneneinstrahlung und schlechtem Wetter (d. h. Schnee, Regen, Blitze usw.) geschützt ist.

• Um die Wartungsarbeiten zu erleichtern, sollte der Wechselrichter auf Augenhöhe montiert werden.
• Die Produktkennzeichnung auf dem Wechselrichter muss nach der Installation gut sichtbar sein.
• Achten Sie darauf, dass rund um den Wechselrichter ausreichend Platz – gemäß Abbildung unten – vorhanden ist.

Der Wechselrichter darf nicht in der Nähe von brennbaren oder explosiven Materialien installiert bzw. starken elektromagnetischen Feldern ausgesetzt werden.

Achtung: Der Wechselrichter ist sehr schwer! Seien Sie vorsichtig, wenn Sie ihn aus der Verpackung nehmen.

Energiespeicher befestigen

Herstellerangaben zur Montage des Energiespeichers

Quelle: GoodWe Betriebshandbuch Batteriesystem Lynx

Stromwächter befestigen

Benötigtes Zubehör

• Schrauben (Durchmesser: kleiner als 4 mm)
• ggf. Dübel
• Schraubendreher
• (Blei-)Stift zum Setzen der Bohrpunkte

Installationsort

Die Gehäuse sind für die Installationen im industriellen Umfeld und geschützten Außenbereich spezifiziert. Die Schutzklasse ist IP66.

Ihr solltet den Installationsort so wählen, dass der Stromwächter nicht in der knalligen Sonne installiert wird und immer genug Luft drumherum ist. Sofern ihr den Stromwächter nicht mit dem Datenkabel an einen Wechselrichter angeschlossen habt und der Dichtungskopf auf der RJ45 Buchse ist, kann der Stromwächter in jeder Richtung betrieben werden. Wir finden ja die richtige Montagerichtung, wenn die Anschlüsse nach unten zeigen.

Spätestens wenn ihr einen Wechselrichter mit dem Datenkabel verbunden habt, ist unsere Richtung die richtige Richtung.

Montage

Der ready2plugin Stromwächter wird mit nach innen geklappten Befestigungslaschen ausgeliefert.

Den Stromwächter einmal umdrehen: Dreh die Laschen in die gewünschte Richtung.

Anschließend kannst du dir Marker setzen, wo du die Bohrungen durchführen willst.

Achtet bei der Auswahl eurer Schrauben auf den Kopf der Schraube. Bei Linsen- oder Senkkopfschrauben legt ihr besser eine Unterlegscheibe unter.

Netzbezugssensor

Ein Netzbezugssensor (auch Netzbezugsmesser oder Netzbezugszähler genannt) ist ein elektronisches Gerät, das den Stromverbrauch eines Haushalts oder einer anderen Einrichtung misst und aufzeichnet. Der Netzbezugssensor wird zwischen dem Stromzähler und den Stromverbrauchern installiert und misst den Stromfluss, der zu den verbrauchenden Geräten gelangt.

Der Netzbezugssensor ist in der Regel mit einer Anzeige ausgestattet, die den aktuellen Stromverbrauch in Echtzeit angibt. Manche Netzbezugssensoren bieten auch die Möglichkeit, den Verbrauch über eine App oder eine Web-Oberfläche zu überwachen und zu analysieren.

Netzbezugssensoren können beispielsweise verwendet werden, um den Stromverbrauch von Elektrogeräten im Haushalt zu überwachen und zu optimieren. Sie können auch dazu beitragen, Energiekosten zu senken, indem sie zeigen, wo der Stromverbrauch am höchsten ist und wo Einsparpotential besteht.

Der Netzbezugssensor ist ein wesentliches Bauteil für die Funktionalität des ready2plugin Stromwächters.

Um hier Fehler auszuschließen, folgt bitte diesen Schritten:

1. Deaktiviert jede (Strom-)Erzeugungseinheit (also euer Steckersolargerät).
2. Installiert den Shelly.
3. Setzt die Klammern.
4. Schaut euch das Shelly Dashboard an.
5. Sofern ausschließlich Positivwerte angezeigt werden, ist alles „richtig rum“.
6. Werft große Lasten (z. B. den Backofen) an. Immer noch positiv?
7. Werden negative Werte angezeigt, wechselt die Richtung der Klammer!

Shelly hat eine Toleranz bei kleinen Leistungen. Es kommt vor, dass auch mal ein Wert von -2 Watt angezeigt wird, obwohl definitiv kein Erzeuger angeschlossen ist. Checkt das mit großen Verbrauchsgeräten ab.

Wenn ihr diese Schritte durchgeführt habt, geht es weiter mit der Inbetriebnahme des ready2plugin Stromwächters.

Shelly Cloud als SmartHome-Zentrale

Ihr könnt natürlich die Shelly Cloud aktivieren, um eine weitere Übersichtsseite für euren Strombezug zu erstellen oder die umfangreiche SmartHome-Welt der Shelly-Produkte zu nutzen. Beachtet aber, dass die Shelly Cloud keine Daten vom Stromwächter empfängt und der Blick auf die Übersichtsseite nicht vollständig ist.

poweropti

Der powerfox poweropti der deutschen Firma power42 GmbH ist eine modulare Aufsatzlösung, die euren Zähler smart macht. Einfach den poweropti auf euren Zähler aufsetzen und mit dem Internet verbinden – schon liest er den Netzbezug aus und überträgt die Daten auf eine Smartphone-App und in euern Kundenaccount in der Cloud.

Wir arbeiten mit der power42 GmbH an einer Integrationslösung, die die übermittelten Daten direkt dem Stromwächter zur Verfügung stellen kann.

Bis dahin ist „the way to go“ die Anbindung an eine lokal betriebene SmartHome-Lösung wie beispielsweise openHAB. Es gibt dafür eine Anleitung im power(fox)blog.

Smart-Meter – Intelligente Zähler

Intelligente Zähler (englisch: smart meter) sind Gas-, Wasser- oder Stromzähler, die digital Daten empfangen und senden und dazu in ein Kommunikationsnetz (zur Fernübertragung) eingebunden sind. Empfangene Daten sind z. B. Tarifänderungen, gesendete Daten z. B. die durchgeleitete elektrische Energie.

Wir betrachten in unserer Wissensdatenbank aktuell nur die Variante der Stromzähler.

Im Rahmen des Smart-Meter-Rollouts in Deutschland wird über kurz oder lang in jedem Haushalt so eine moderne Messstation verbaut sein. Die Anforderungen an die IT-Sicherheit sind so hoch gesteckt worden, dass eine einfache Anbindung an ein vorhandenes Netzwerk in der Regel nicht möglich ist. Mit einer Taschenlampe regelmäßig im Keller den Zähler anzublinken, ist für unser Vorhaben des selbsterzeugten Stroms mit unserem Stromwächter auch keine Lösung.

Im Abschnitt über poweropti zeigen wir eine Möglichkeit auf, wie das Auslesen der Daten bequem funktionieren kann. Es gibt aber auch andere Lösungen, wie die Daten zugreifbar werden.

Die Discovergy GmbH ist als Messstellenbetreiber und Messdienstleister eins der Unternehmen, die ebenfalls Lösungen anbieten. Sobald wir Kompatibilitäten zu diesem oder anderen Diensten hergestellt haben, ergänzen wir die Anleitung.

Hybrid-Wechselrichter & Energiespeicher anschließen

PE-Erdungskabel am Wechselrichter anschließen

PE-Erdungskabel am Energiespeicher anschließen

Datenkabel am Energiespeicher anschließen

Schließe das mit „BMS“ gekennzeichnete Datenkabel am Energiespeicher an.

Bringe am zweiten Kommunikationsanschluss den Abschlusswiderstand an.

Batteriekabel an Wechselrichter & Energiespeicher anschließen

Schraube die Batteriekabel an den Wechselrichter an. (Leider können wir das nicht für dich vorbereiten, da der Wechselrichter mit angeschraubten Kabeln nicht mehr in seine Transportverpackung passt.)

Achtung! Die Batteriekabel dürfen dabei nicht mit dem Energiespeicher verbunden sein.

Die Batteriekabel dürfen nicht vertauscht werden: ROT an PLUS, SCHWARZ an MINUS.

Zuerst die Schraubkappen an der Isolierung lösen oder abschrauben. Dann alles in der abgebildeten Reihenfolge über die Batteriekabel schieben.

Danach löst du die Batterieschrauben am Wechselrichter und schraubst sie mit den Batteriekabelschuhen wieder fest an.

Jetzt schraubst du die Isolierung mit 4 Schrauben am Wechselrichter an. Nun die Dichtringe einschieben und die Schraubkappen anziehen.

Wenn ROT an PLUS und SCHWARZ an MINUS angeschlossen ist, kannst du die Batteriekabel am Energiespeicher anschließen. Auch hier kommt wieder ROT an PLUS und SCHWARZ an MINUS.

Achtung! Es muss Klick machen. Der Energiespeicher muss dabei ausgeschaltet sein und der Sicherungsautomat am Energiespeicher muss auf „0“ stehen.

Wenn du damit fertig bist, solltest du die Kabel unter der Kabelbaumbefestigungsschiene einschrauben.

Schalte den Sicherungsautomaten am Energiespeicher und den Energiespeicher noch nicht ein und bringe auch den Deckel noch nicht an. Das kommt später!

Solarmodule anschließen

Achte darauf, dass der DC-Schalter beim Verbinden (und auch beim späteren Trennen) auf OFF steht.

Verbinde zuerst die Solarmodule untereinander (falls noch nicht geschehen) und danach mit dem Wechselrichter. (Es muss Klick machen.)

Notstromsteckdose anschließen (optional)

Achtung! Schließe am Notstromkabel eine Steckdosenleiste mit eingebautem Sicherungsautomaten an. (Das Fehlen eines AC-Leitungsschutzschalters auf der Notstromseite führt bei einem elektrischen Kurzschluss auf der Notstromseite sonst zu einer Beschädigung des Wechselrichters.)

Schließe nie die Stromwächter-Anschlusskabel am BACK-UP-Anschluss an.

Stromwächter anschließen

Stromwächter-AC-Anschlusskabel am Wechselrichter anschließen

Schließe die Stromwächter-Anschlusskabel am ON-GRID-Anschluss an (und drehe den Bajonettverschluss im Uhrzeigersinn).

Achtung! Schließe NIEMALS das Stromwächter-Anschlusskabel am BACK-UP-Anschluss an. (Leider hat GoodWe hier zwei Stecker eingebaut, sodass es zu Fehlbedienungen kommen kann – richtig wäre eine Buchse auf der Notstromseite!)

Stromwächter-Datenkabel am Wechselrichter anschließen

Schließe das am Wechselrichter mit „Meter“ gekennzeichnete Datenkabel am Stromwächter an.

Stromwächter anschließen

So sieht er aus – der ready2plugin Stromwächter.

Anschlüsse (von links nach rechts)

Das dünne rote Kabel auf dem Foto links ist ein RJ45 Kabel, das ihr vielleicht als Netzwerkkomponente Ethernetkabel kennt. Es stellt aber keine Ethernetverbindung her, sondern ist eine RS485 Verbindung regelt die Kommunikation mit kompatiblen Wechselrichtern über das Modbus-Protokoll. Ihr braucht diesen Anschluss nicht für Modulwechselrichter, weil diese keinen Kommunikationsport bereitstellen.

Es handelt sich auch nicht um einen POE-Anschluss (Power over ethernet). Also kommt nicht auf komische Gedanken.

Stromwächter-AC-Anschlusskabel am Stromwächter anschließen

Achtung! Den Stromwächter noch nicht in die Steckdose einstecken!

Das mittlere schwarze Kabel ist die Verbindung zur AC-Seite eures Wechselrichters. Entsprechende Kabel habt ihr mitbestellt. Achtet auf jeden Fall darauf, dass ihr das richtige Steckgesicht für euren Wechselrichter verwendet. Gewalt löst keine Inkompatibilität!

Den RST20i3-Stecker vom „BC01-Buchse auf RST20i3-Stecker-Adapterkabel“ (Teil 3) mit der RST20i3-Buchse des Einspeisewächters/Stromwächters verbinden.

Die Netzanschlusskabel (wahlweise mit Wieland- oder Schuko-Stecker) seht ihr als dritten Anschluss ganz rechts.

Je nachdem welches Anschlusskabel (Teil 5) Sie gewählt haben, verbinden Sie die RST20i3-Buchse des Anschlusskabels (Teil 5) mit dem RST20i3-Stecker am Stromwächter (Teil 4).

Wenn Du ein Anschlusskabel mit Schukostecker gewählt hast, kannst du den Schukostecker nach vollständigem Abschluss der Montage in die Schukosteckdose stecken.

Wenn Du ein Anschlusskabel mit RST20i3-Stecker gewählt hast, kannst du den RST20i3-Stecker nach vollständigem Abschluss der Montage in die Einspeisesteckdose stecken.

Dass ihr die Netzanschlusskabel nicht in eine Mehrfachsteckdose steckt, steht groß und deutlich auf dem Gehäuse. Wir schreiben das trotzdem noch einmal hier.

Stromwächter-Datenkabel am Stromwächter anschließen

Für die smarten Wechselrichter kommt ein weiteres Kabel ins Spiel: Das RJ45 Datenkabel. Die nachfolgenden Bilder zeigen dir, wie der kleine Bastelsatz zusammenzustellen ist.

Zuerst entfernst du an genau dieser Stelle die Dichtungskappe.

Erfolgreich in zwei Teile zerlegt:

Du bist einen Schritt weiter, wenn aus den zwei Teilen drei Teile werden:

Hier zeigen wir nur das Ergebnis. Du kannst weiter machen, falls es jetzt auch so bei dir aussieht:

Nicht wundern! Das ist nicht kaputt, das soll so. Entschuldige bitte das etwas unscharfe Foto. Das sind nicht deine Augen 😉

Jetzt wird klar, warum da der Schlitz drin ist. Falls der Schlitz bei euch ausnahmsweise nicht dabei ist, greift beherzt zu einem Messer und schlitzt das Ding einfach selber! Jetzt wird es auch ein bisschen kniffelig, weil alle Komponten richtig herum auf das Kabel gesteckt werden müssen.

Menno, schon wieder etwas unscharf. Aber ist klar, worauf das hinausläuft.

Jetzt Stecker in Buchse und Dichtungskappe festschrauben. Zuletzt alle Muttern noch einmal festziehen. So sieht es dann aus:

Wie immer bleibt was übrig:

Das kannst du irgendwo aufheben, um es vielleicht Jahre später wiederzufinden 🙂 (Das ist das Verschlussstück für den Dichtungsring, wenn kein Kabel umschlossen ist.)

Sicherheitsprüfung

Arbeite die folgende Checkliste ab:

1. Der Netzbezugssensor ist installiert und es werden keine negativen Leistungen angezeigt.
2. Die Batteriekabel sind am Wechselrichter und am Energiespeicher richtig angeschlossen: ROT an PLUS, SCHWARZ an MINUS.
3. Der Stromwächter ist am ON-GRID-Anschluss angeschlossen.
4. Die Solarmodule sind richtig angeschlossen: ROT an PLUS, SCHWARZ an MINUS.

Wenn diese Kontrolle erfolgreich war, kannst du nun zur Inbetriebnahme deines Steckersolargerätes übergehen.

Wechselrichter & Energiespeicher Inbetriebnahme

Jetzt kann es losgehen:

1. Schalte den Sicherungsautomaten am Energiespeicher ein.
2. Schalte den Energiespeicher ein.

Nun kannst du den Wechselrichter in Betrieb nehmen.

Lade dir dafür am besten die SolarGo App für Android oder iOS herunter.

Verbinde dich mit dem Hotspot Solar-WiFi***. Passwort: 12345678

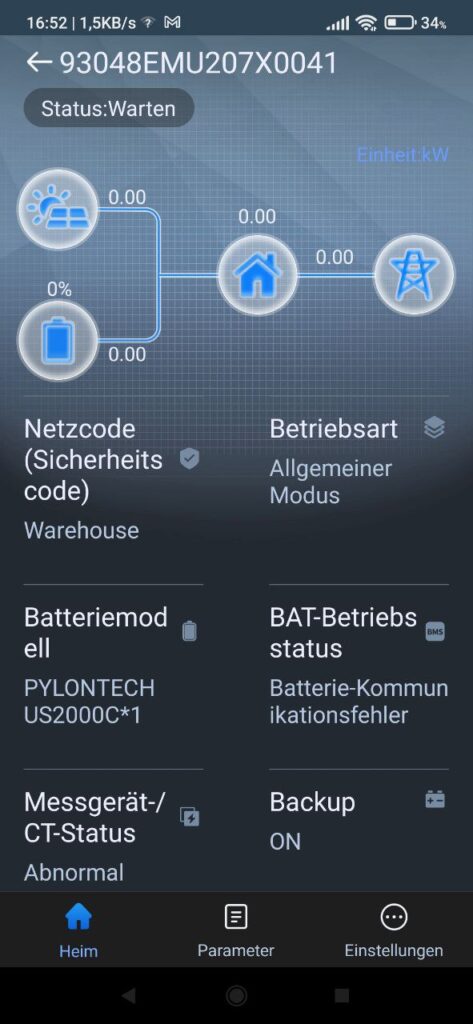

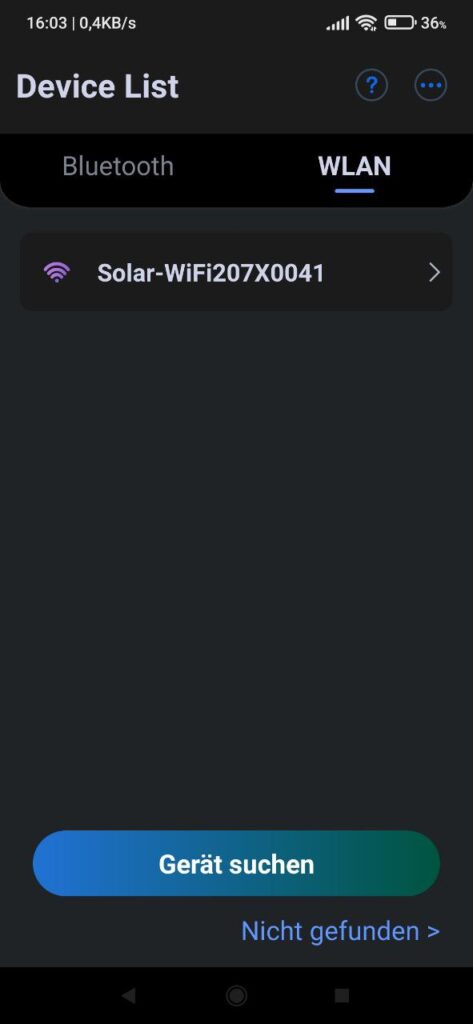

Nun kannst du die SolarGo App starten und nach deinem Wechselrichter suchen.

Klicke auf „Mehr“, um zum Einstellungsmenü zu gelangen.

Klicke auf „Grundeinstellung“, um die Einrichtung zu beginnen.

Gib das Installateur-Passwort ein. (Später wird das der Stromwächter übernehmen.) Bis dahin ändere nur, was hier angegeben ist.

Klicke „Sicherheitscode“ an.

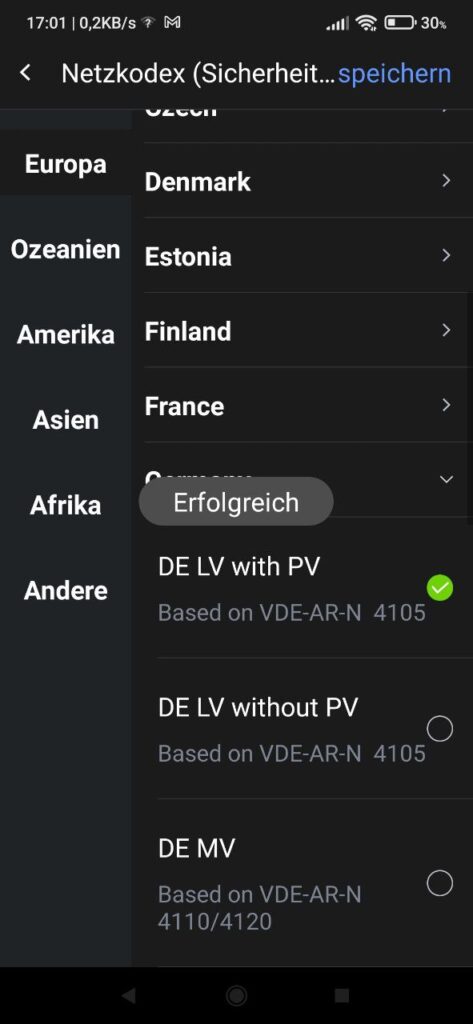

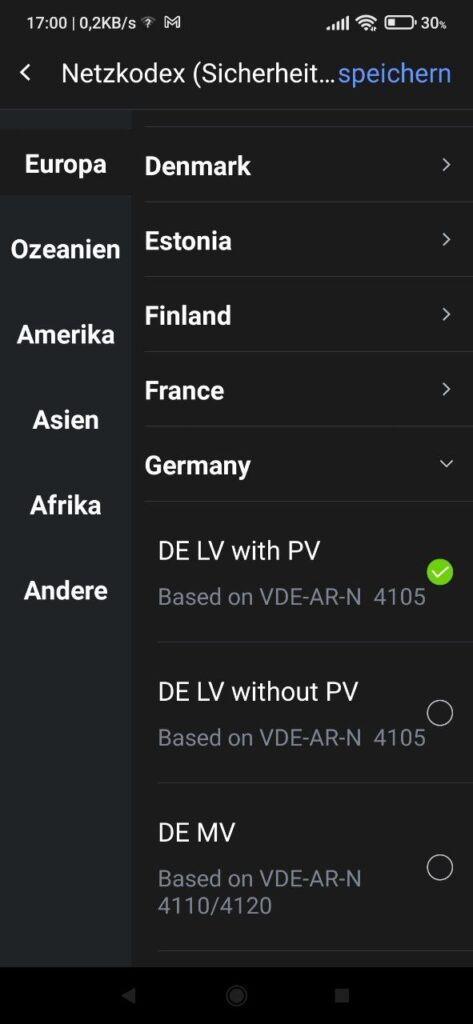

Klappe „DE LV with PV“ auf und wähle „For Hybrid Inverter“ aus. Damit werden alle Parameter des Wechselrichters auf die deutschen Netzvorgaben eingestellt.

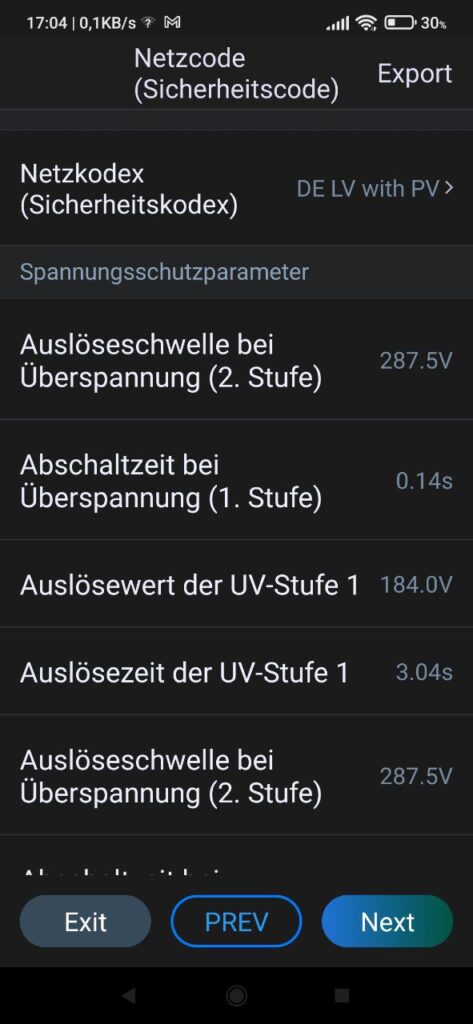

Danach sollte das Menü so aussehen:

Wähle „Allgemeinen Modus“ aus.

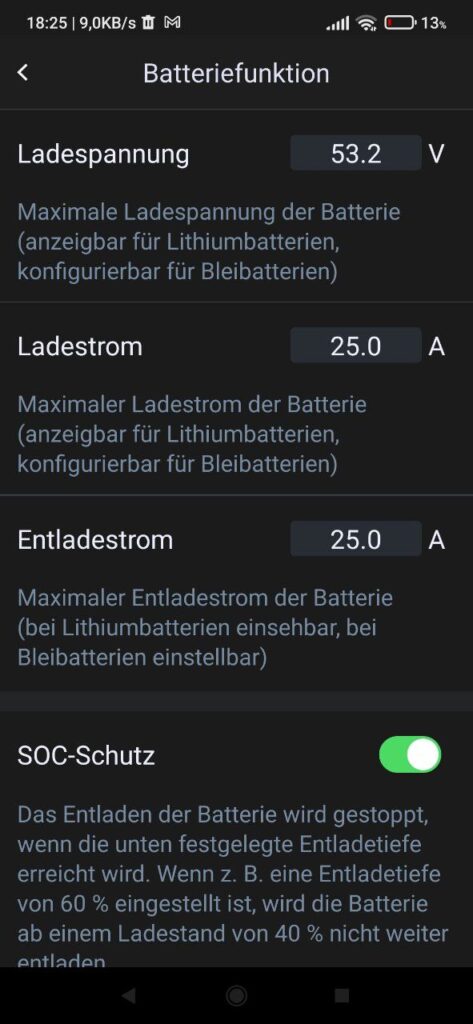

Wähle nun den Energiespeicher aus.

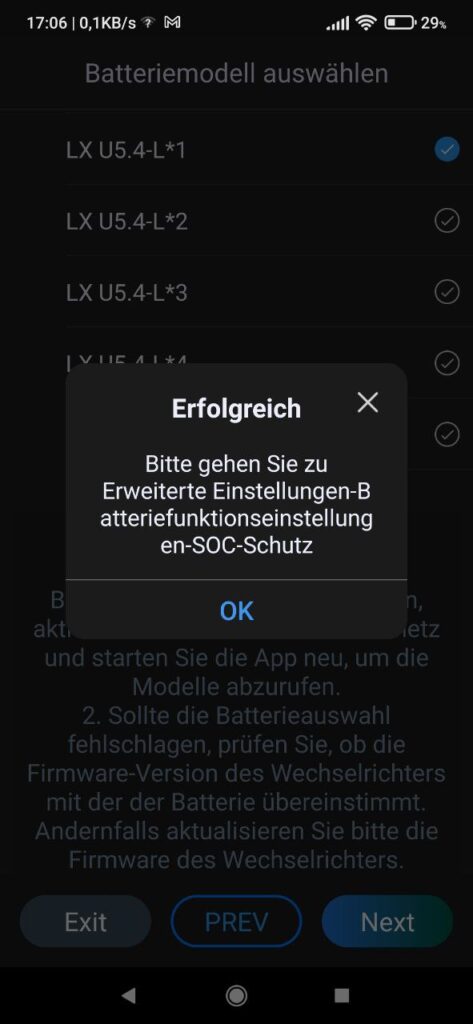

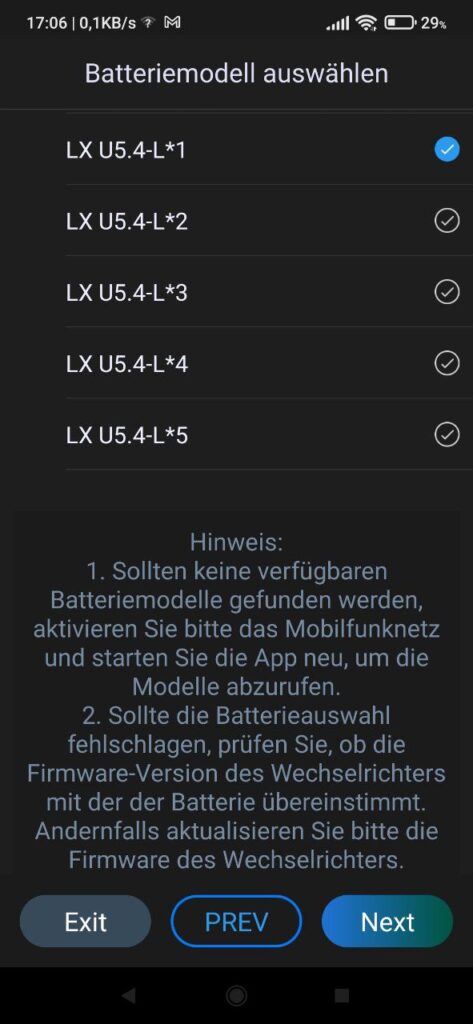

Für einen GoodWe Lynx Home LX U5.4-L LiFePO4 Energiespeicher musst du SECU-A5.4L*1 auswählen. Wenn du einen weiteren GoodWe Lynx Home U 5.4 LV LiFePO4 Energiespeicher, also ingesamt zwei dieser Geräte anschließt, musst du SECU-A5.4L*2 auswählen, bei dreien nimmst du SECU-A5.4L*3 und so weiter.

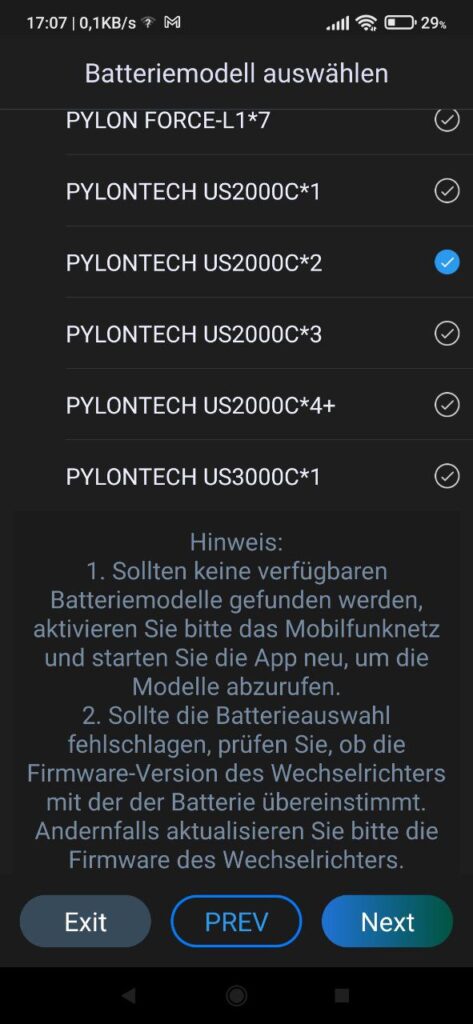

Für einen Pylontech US2000C 2,4kWh LiFePO4 48V Speicher musst du PYLONTECH US2000C*1 auswählen. Wenn du zwei dieser Speicher anschließt, musst du PYLONTECH US2000C*2 auswählen.

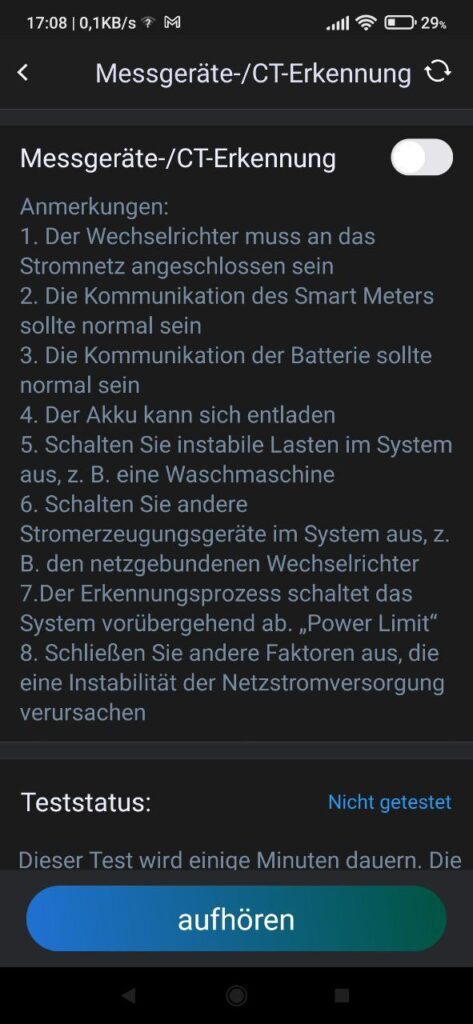

Nach dem Klick auf „Next“ kommt der Zählertest. Da der Stromwächter den Wechselrichter steuert, brauchst du keinen Zähler. Der Test darf fehlschlagen, der Wechselrichter startet jetzt neu.

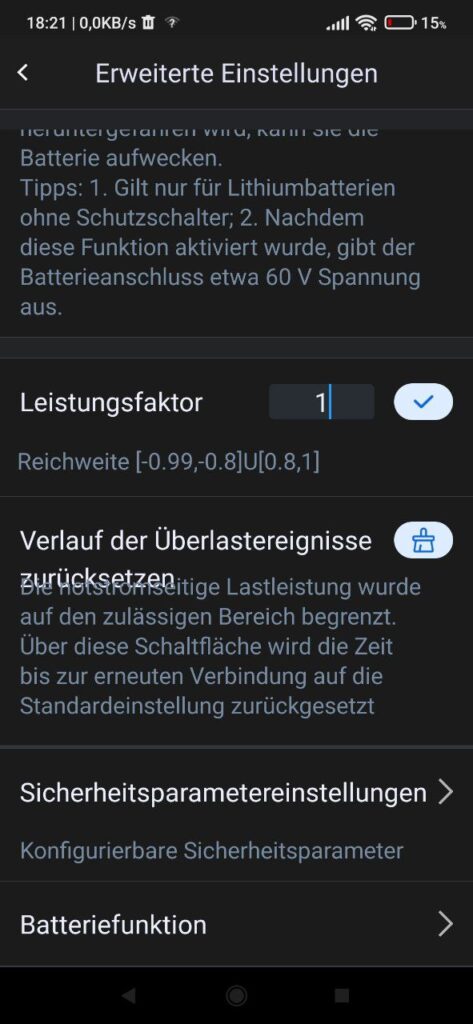

Wenn der Wechselrichter neu gestartet hat, musst du im Menü „Erweiterte Einstellung“ noch eine Leistungsbegrenzung setzen. (Später wird das der Stromwächter übernehmen.)

Du darfst hier maximal 2000 Watt einstellen, denn sonst schaltet der Stromwächter den Wechselrichter beim Überschreiten von 9A (2000 Watt) regelmäßig ab!

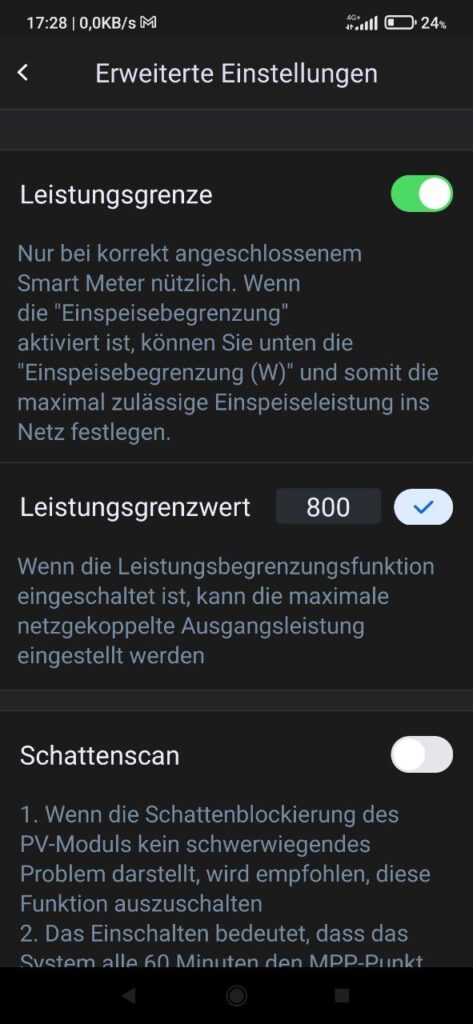

 Schalte dafür die „Einspeisebegrenzung“ ein.

Wenn du dein Steckersolargerät selbst anmelden willst, darfst du nur 600 Watt einstellen. Sobald die neue VDE-AR 4105 gültig ist, wird der Stromwächter den Wert auf 800 Watt einstellen.

Bei „Leistungsbegrenzung (W)“ gibst du „600“ ein.

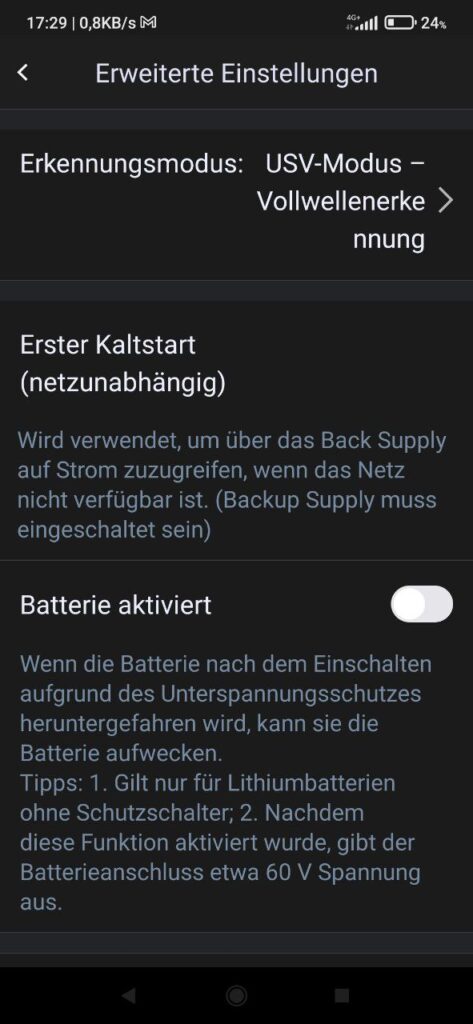

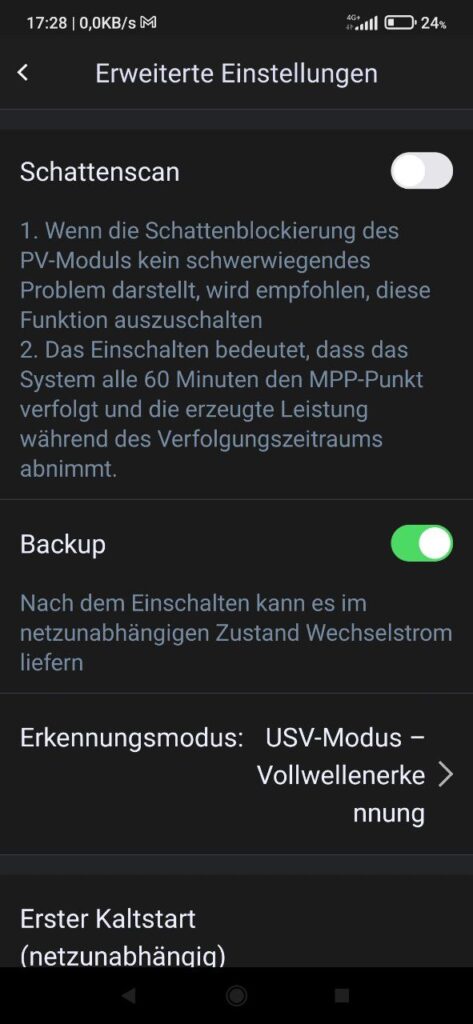

In den erweiterten Einstellungen gibt es noch 2 optionale Menüpunkte, die du einstellen kannst:
1. „Schattenprüfung„: Wenn deine Solarmodule im Laufe des Tages teil-verschattet werden, steigt die Sonnenernte, wenn du diese Option aktivierst. Hast du unverschattete Solarmodule, solltest du die Option auslassen, weil du sonst Erträge verlierst. (In der Fachsprache heißt diese Funktion „global mppt tracking“.)
2. „Backup„: Hier kannst du deine Notstromsteckdose AN- und AUS-schalten. Falls der Energiespeicher im Notstrombetrieb entladen wird, musst du die Notstromsteckdose hier manuell wieder einschalten.

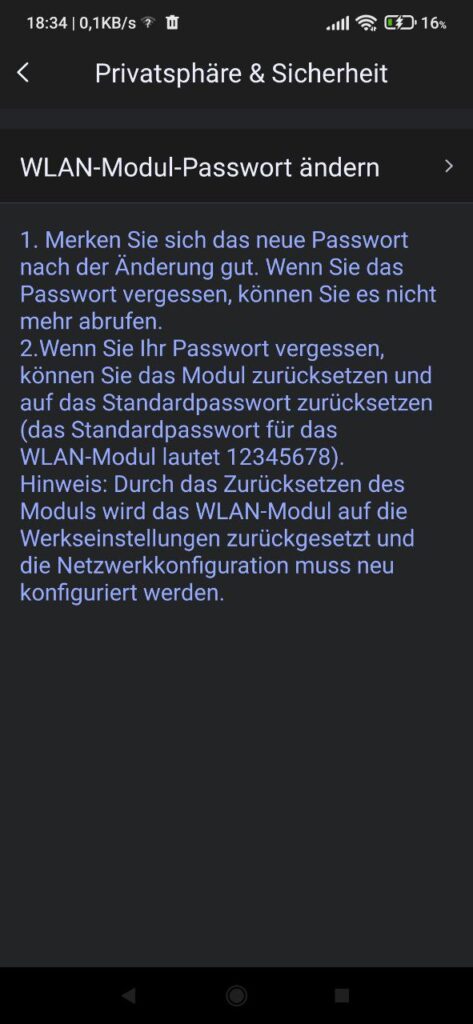

Wir empfehlen dir, ein neues WLAN-Passwort zu setzen (damit nur du und der Stromwächter Änderungen an den Einstellungen vornehmen können) und den Wechselrichter nicht mit deinem Heimnetzwerk zu verbinden. (Denn die chinesischen Clouddienste fallen regelmäßig durch Sicherheitslücken auf.)

Nun kannst du auch den Speicherdeckel aufsetzen.

Jetzt kannst du mit der Einrichtung des ready2plugin Stromwächters beginnen 🙂

Stromwächter Inbetriebnahme

Nachdem alle Kabel mit den richtigen Gegenstellen verbunden sind und der Stromwächter seinen Installationsplatz gefunden hat, ist jetzt die Zeit gekommen, ihn in Betrieb zu nehmen.

Hinweis: Bei der Inbetriebnahme mit dem Safari-Browser kann es bei der Einrichtung zu Problemen kommen. Sollte ihr betroffen sein (es geht einfach nicht weiter), nutzt einen alternativen Browser wie Chrome oder Firefox.

Stromwächter in WLAN einbinden

Der Stromwächter stellt ein eigenes WLAN zur Verfügung , wenn er nicht mit eurem WLAN verbunden ist.

Öffne die WLAN-Einstellung auf deinem Computer oder Smartphone und suche nach dem Netzwerk r2p Stromwächter (xxxxxx).

Bei euch werden es andere Ziffern und Buchstaben in Klammern sein, da jeder Stromwächter einmalig ist.

Das WLAN hat kein Passwort. Verbinde dich jetzt mit dem WLAN.

Öffne einen Browser auf deinem Computer oder Smartphone und rufe die IP-Adresse 192.168.4.1 auf. Neuere Browser werden dich jetzt warnen, dass die Verbindung zum Server nicht sicher ist. Technisch ist dieser Umstand leider nicht trivial zu lösen und die Erläuterung würde auch den Rahmen dieser Anleitung sprengen. Wir können dich aber beruhigen: Sofern du die Warnung bestätigen sollst, kannst du das bedenkenlos tun.

Wenn alles gut gegangen ist, wirst du vom Stromwächter begrüßt. Wir haben zur Veranschaulichung einen englischsprachigen Screenshot gemacht – und kommen später auf den Sprachschalter zurück.

Nach einem Klick auf Let’s get started! geht es auch schon los.

Im Hintergrund hat der Stromwächter bereits alle sichtbaren WLAN-Netze gescannt. Ein Klick auf das Dreieck-Zeichen öffnet die Liste der bei dir gefundenen WLANs.

Wähle dein Netzwerk aus. Bei uns ist es indielux.

Gib in das Passwortfeld das Passwort für dein WLAN ein und klicke auf Mit WLAN-Netzerk verbinden.

Während sich der Stromwächter mit dem WLAN verbindet, gibt er dir Auskunft darüber.

Sollte irgendwas falsch sein, erhältst du ziemlich gleich Feedback.

Falls alles richtig war, wird dir auch das quittiert. Merke dir die IP-Adresse, die der Stromwächter erhalten hat.

Wichtig zu wissen: Sobald der Stromwächter sich mit deinem WLAN verbinden konnte, schließt er sein eigenes WLAN und ist dadurch nicht mehr unter 192.168.4.1 erreichbar!

Falls du – wie wir im Beispiel-Setup – eine FRITZ!Box verwendest, wechselst du auf die Oberfläche der FRITZ!Box und suchst in der Liste deines Netzwerkes nach einem neuen Gerät. Im Screenshot erkennst du den Stromwächter, der sich als lange Zeichenfolge zu erkennen gibt. Und siehe da: Auch der Shelly und mein PC werden angezeigt.

Stromwächter Passwort

Das Komplizierteste liegt hinter dir. Wenn du jetzt auf die Oberfläche vom Stromwächter schaust, erkennst du erledigte Dinge am andersfarbigen Grün.

Zugang zur Oberfläche mit einem Passwort sichern

Eure Sicherheit ist uns wichtig. Insofern seht es uns bitte nach, dass ihr ein Passwort vergeben müsst!

Notiert euch das Passwort an einer sicheren Stelle. Wir können euch das Passwort nicht wieder anzeigen oder auf anderem Wege zukommen lassen. Wenn ihr es vergesst, könnt ihr nur die Werkseinstellungen wiederherstellen. Dann müsst ihr den ersten Teil noch einmal durchführen.

Nach einem Klick auf Passwort festlegen, wird das Passwort sofort gültig und ihr müsst euch anmelden.

Bei Passwort tragt ihr euer gerade vergebenes (und hoffentlich irgendwo sicher notiertes) Passwort ein. Und unter Nutzername könnt ihr einfach schreiben, was euch Spaß macht, und euch so nennen, wie ihr wollt. Denn diese Angabe wird nicht abgefragt 🙂

Das ging schnell. Oder?

Zwei von 3 Menüpunkten sind erledigt.

Netzbezugssensor verbinden

Der Netzbezugssensor ist ja bereits mit eurem WLAN verbunden. Jetzt spielen wir Anstandsdame und machen die beiden miteinander bekannt. Sofern euer Netzwerk bestimmte Protokolle nicht filtert, solltet ihr – wie im Screenshot gezeigt – bereits den Netzbezugssensor zum Auswählen vorfinden.

Im Beispiel verbinden wir einen Shelly 3EM mit dem Stromwächter. Da ihr die Shelly-Weboberfläche mit einem Usernamen und Passwort absichern könnt, stellen wir entsprechende Anmeldefelder zur Verfügung.


Sollte der Netzbezugsssensor nicht automatisch gefunden werden, gebt einfach die IP-Adresse ein. (Ihr erinnert euch an die Liste der Geräte in der FRITZ!Box?)

Sobald sich der Stromwächter mit dem Netzbezugssensor verbinden konnte, quittiert er das mit einer freudigen Nachricht.

Warte! Da war ein vierter Punkt. Ich hab das doch gesehen. Stattdessen sehe ich jetzt ein Dashboard.

Richtig. Lass uns erst einmal über das Dashboard sprechen.

Stromwächter Dashboard

Das Dashboard zeigt dir Momentaufnahmen deiner Stromsituation. Im Screenshot wird ein momentaner Wert vom Shelly ausgespielt: 276 Watt Bezug. Da diese Anleitung in den Nachtstunden entsteht, liegt die Erzeugung genau bei 0 Watt. Es scheinen also Verbraucher aktiv zu sein, die in Summe die 276 Watt benötigen.

Sofern ihr historische Daten sehen wollt und kein eigenes SmartHome-System angebunden habt, bieten wir euch eine Anbindung an unsere ready2plugin Cloud an. Wie das geht, beschreiben wir separat.

Im unteren Bereich des Dashboards seht ihr mehr oder weniger nur Statusinformationen. In unserem Screenshot: Das WLAN-Netzwerk ist verbunden, der Netzwerkname ist indielux und die Signalstärke sieht okay aus. Der Netzbezugssensor ist verbunden und auf drei Phasen wird Bezug gemeldet. Zur Erinnerung: Das liest der Stromsensor in unserem Beispiel direkt auf dem Shelly aus. Mit der Cloud ist der Stromwächter verbunden und zieht sich Updates, wenn es welche gibt.

Stromwächter Updates

Da war doch was? Super. Richtig erinnert. Punkt 4 der Konfigurationsoberfläche lautete: Updates.

Darauf gehen wir gleich ein. Doch vorher wollen wir kurz festhalten, wo wir (also ihr und wir) stehen: Der Stromwächter ist durch tolle Menschen wie euch entstanden, die uns die Treue gehalten haben, obwohl wir immer Termine gerissen haben. Jetzt sind wir draußen, aber noch nicht fertig. Softwareseitig müssen wir Funktionen nachliefern, die wir auf bereits ausgelieferte Stromwächter nur über Updates bereitstellen können. Weil das Updaten lästig ist und von den meisten verantwortlichen Personen auf dieser Welt oft auch nur nachrangig priorisiert wird, haben wir für uns (also auch euch) entschieden. Sorry.

Wichtig! Datenschutzthema.

Jeder Stromwächter, der eine Verbindung zum Internet aufbauen kann, meldet sich bei unserer ready2plugin Cloud und schaut nach, ob es neue Updates gibt. Gleichzeitig überträgt er Informationen, die uns dabei helfen, die internen Algorithmen zu verbessern. Wir können mit den Daten etwas anfangen. Wir wissen nicht, aus welchem Haushalt sie geliefert werden. Einfach, weil es uns auch gar nicht interessiert. Wir wollen die Software besser machen und sobald wir Verbesserungen fertig haben, diese auch auf eure Geräte aufspielen.

Wenn euch das spanisch vorkommt oder ihr nicht zur Produktverbesserung beitragen wollt, könnt ihr in eurer FRITZ!Box (Firewall) die Kommunikation des Stromwächters mit dem Internet verbieten. Wechselt dafür in die Oberfläche eures Routers bzw. der FRITZ!Box und wählt den Eintrag unter Heimnetz mit dem Stromwächter aus. In den Details könnt ihr dann den Zugriff auf das Internet einschränken.

Dann allerdings müsst ihr die Updates manuell einspielen.

Ihr seht in der Fußzeile die auf eurem Stromwächter installierte Software-Version. Im Screenshot ist die 0.23.42 aktuell.

Meldet euch für die Release-Information (Mitteilung über neue Softwareversionen) an oder schaut selber hier nach.

Solaranlagen sind in Deutschland zweifach zu melden. In Abhängigkeit von der Leistung gibt es zwei Vereinfachungen für Steckersolargeräte.

Vereinfachung durch Neuregelung	installierte Leistung (Nennleistung der Solarmodule)	Wechselrichter-leistung (AC)	Leistung der Anschlussnutzer-anlage (in das öffentliche Stromnetz abgegebene Leistung)	Meldung im Marktstamm-datenregister (MaStR)	Meldung an Netzbetreiber
Solarpaket 20/8657	bis zu 2000 Wp (Watt Peak)	bis zu 800 VA (Voltampere)		als steckerfertige Solaranlage	Meldung entfällt
VDE-AR-N 4105:2018			≤ (kleiner/gleich) 600 VA (Voltampere)	als Solaranlage	Meldung durch Anlagenerrichter (Elektriker) bzw. Anlagenbetreiber („Laienanmeldung“)

Meldung im Marktstammdatenregister (MaStR)

• Steckersolargeräte sind wie PV-Anlagen im Marktstammdatenregister (MaStR) zu melden.
• Die Nichtmeldung beim Marktstammdatenregister (MaStR) ist eine Ordnungswidrigkeit.

Meldung beim Netzbetreiber

Für Steckersolargeräte über 800 VA (Watt) Wechselrichterleistung oder 2000 Watt Photovoltaikleistung besteht eine Meldepflicht beim Netzbetreiber. Seit Marcus Vietzke, der Geschäftsführer der indielux GmbH, die Laienanmeldung bis 600 VA (Watt) in die Norm VDE-AR-N 4105:2018-11 verhandelt hat, können Steckersolargeräte, die nicht mehr als 600 VA (Watt) in das öffentliche Stromnetz einspeisen, ohne Elektriker angemeldet werden. (In der anstehenden Novellierung der VDE-AR-N 4105 soll diese Grenze auf 800 VA (Watt) angehoben werden.)

Da diese Steckersolargeräte im Marktstammdatenregister (MaStR) als Solaranlagen zu melden sind, wirst du nach der Meldung im MaStR Post von deinem Netzbetreiber bekommen. Dieser Brief kann mit dem Inbetriebsetzungsprotokoll E.8 der VDE-AR-N 4105:2018-11 und dem Zertifikat für den Wechselrichter bzw. für das ready2use Kit (nach Firmwareupdate und Zertifizierung) beantwortet werden. (Gib dafür bitte „Zertifikat“ in die Suche ein und wähle den Download für dein Wechselrichtermodell bzw. ready2use Kit aus.) Damit bist du deiner Meldepflicht nachgekommen. (Wenn dein Netzbetreiber dies anders sieht, muss er dir nach NAV § 20 eine Gefährdung der Versorgung nachweisen.)

Meldung von indielux Steckersolargeräten

Steckersolargeräte bis 2000 Watt Photovoltaikleistung und 800 VA Wechselrichterleistung:

• Meldung beim Marktstammdatenregister (MaStR) als steckerfertige Solaranlage

Zum Beispiel:

• ready2use DUO Budget-Basis-Kit 820/600Watt
• indielux DUO Budget-Basis-Kit 820/600Watt

Steckersolargeräte über 2000 Watt Photovoltaikleistung oder 800 VA Wechselrichterleistung mit ready2plugin Stromwächter:

• Meldung beim Marktstammdatenregister (MaStR) als Solaranlage
• Meldung beim Netzbetreiber als steckerfertige Erzeugungsanlage nach VDE-AR-N 4105

Der ready2plugin Stromwächter wird die Netzeinspeisung konform zu VDE-AR-N 4105 begrenzen. Bei ansteuerbaren Wechselrichtern erfolgt diese Steuerung sekundengenau, bei allen anderen Wechselrichtern gemäß DIN VDE V 0620-1 im 10-Minuten-Intervall.

Die der Anwendungsregel VDE-AR-N 4105 gemäße Netzeinspeisebegrenzung für das ready2use Smart-Kit GW1500 geht in die Beta-Phase. Mit der Freischaltung der Funktionalität wird indielux eine Herstellererklärung für die Anmeldung beim Netzbetreiber bereitstellen.

ready2plugin Steckersolargeräte (über 600 VA Wechselrichterleistung), deren Netzeinspeisebegrenzung gemäß VDE-AR-N 4105 noch nicht freigeschaltet ist, müssen für die Meldung auf 600 VA (Watt) Wechselrichterleistung begrenzt werden. (Durch die anstehende Anhebung der Leistungsgrenze auf 800 VA (Watt) hat sich die Anmeldung von abgeregelten Steckersolargeräten bei den meisten Netzbetreibern etabliert.)

Stromwächter Bedienung

In diesem Kapitel findest du Informationen zur Bedienung deines Steckersolargerätes.

Datenvisualisierung

In diesem Kapitel erfährst du wie du die Stromflüsse deines Steckersolargerätes anzeigen lassen kannst.

Clouddienste

Die meisten Clouddienste können auch als SaaS (Software as a Service) bezeichnet werden. Hersteller betreiben dabei in einem Rechenzentrum ihren Service, der Kunden angeboten wird. Der Vorteil für Anbieter liegt auf der Hand: Keine den Service nutzende Person muss noch kompliziert Software lokal installieren und aktuell halten. Der Support hält sich in Grenzen und Angebote können günstiger gemacht werden.

Aus Kundensicht sind diese Dienste gleichzeitig geliebt und gehasst. Viele mögen es nicht, wenn der Einsatz eines Produktes ausschließlich mit der angebotenen Cloud funktioniert.

Auch wir betreiben einen Clouddienst: die ready2plugin.cloud. Dabei wollen wir euch das Leben so einfach wie möglich machen und stellen die übermittelten Daten visuell dar. Gleichzeitig schauen unsere Produkte automatisch nach, ob es neuere Updates gibt, die dann installiert werden. Ihr müsst nicht viel dazu machen. Es erfordert aber euer Mitwirken.

Wenn ihr unsere ready2plugin Cloud nutzen wollt, müsst ihr euch dort einen User-Account anlegen und den Stromwächter verknüpfen. Anschließend werden eure Verbrauchs- und Erzeugungsdaten in grafischen Dashboards für euch aufbereitet.

Die Cloudnutzung ist aber optional. Wenn ihr eure Daten lieber komplett unter eurer Kontrolle haben wollt, funktionieren unsere Produkte auch lokal.

Lest dazu den Abschnitt über SmartHome.

ready2plugin Cloud

Die ready2plugin Cloud ergibt keinen Sinn, wenn ihr keinen ready2plugin Stromwächter habt.

Sie ist ein optionales Produkt für unseren ready2plugin Stromwächter. Wir freuen uns aber, wenn ihr unser Angebot nutzen wollt.

Jeder Stromwächter funktioniert vollständig autark und setzt sein Produktversprechen um. Sofern ihr einige Komfortfunktionen nutzen und historische Daten angezeigt bekommen wollt, verbindet den Stromwächter mit der Cloud. Schwingt die Flügel. Der Zeitaufwand dafür liegt bei etwa 5 Minuten.

Folgende Funktionen stehen euch zur Verfügung, sobald ihr unser Cloud-Angebot nutzt:

• Anzeige von historischen Erzeugungs- und Verbrauchsdaten
• Information per E-Mail, falls der Stromwächter in einem Fehlerzustand hängt

Wir werden derzeit weitere Funktionen der Cloud nachrangig behandeln, weil wir noch mit dem Funktionsumfang des Stromwächters hinterherhinken. Allerdings ist unsere Wunschliste für Cloud-Funktionen schon recht umfangreich. Sobald wir diese umzusetzen, laden wir euch ein, uns eure Wünsche ebenfalls mitzuteilen.

ready2plugin Cloud Konto

Danke, dass ihr unser Cloud-Produkt nutzen wollt. Wie versprochen, sollte der Vorgang nicht länger als 5 Minuten dauern.

In wenigen Schritten in die Cloud

1. Notiert euch die Geräte-ID eures Stromwächters, die auf dem Dashboard angezeigt wird.


2. Klickt auf Zur ready2plugin Cloud oder nehmt diesen Link: https://www.ready2plugin.cloud/user/login
3. Wechselt von dort zu Log in with accounts.ready2plugin.cloud

4. Weil ihr bestimmt noch kein Konto habt, nehmt ihr nicht den Login-Dialog, sondern wechselt auf Registrieren.



5. Ihr könnt euch mit euren echten Namen anmelden, müsst es aber nicht. Vorschlag: Die E-Mail-Adresse sollte stimmen, weil wir euch dann auch über etwaige Probleme mit eurem Stromwächter informieren können.

   Wichtig: In das Feld Device-ID tragt ihr die in Schritt 1 kopierte Geräte-ID ein. Nur dadurch werden euch im späteren Verlauf auch eure historischen Daten angezeigt. Wir haben das mal beispielhaft ausgefüllt, die persönlichen Daten dabei aber „gesternt“.


Stromwächter LEDs

In der einer frühen Iteration des Produkts hatten wir uns für einen Buzzer auf der Platine entschieden. Ein Buzzer ist eine Art Lautsprecher, bloß in ganz klein und wenig audiophil. Die Testepersonen bekamen es nie mit, wenn der Stromwächter einen Fehlerfall akustisch meldete. Einfach, weil es viel zu leise war. Im Zweifel hat es Nachbarn genervt, weil es unablässig piepste.

Gelernt: Wir brauchen eine Alternative. Also blinkt der ready2plugin Stromwächter nun und zeigt sich farbenfroh. Zugegeben: Auch das kann übersehen werden. Unsere Empfehlung ist ja die Anbindung des Stromwächters an die ready2plugin Cloud.

Aber natürlich wollen wir euch aufklären, was die Farben und Zustände eigentlich bedeuten sollen. Denn es ist ja schön, dass es blinkt, aber was will es mir sagen?

Die Farben: Rot, Gelb, Grün.

Die Zustände: Dauerhaftes Leuchten oder Blinken

IT-Sicherheit

Wir haben bei der Entwicklung unserer Produkte von Anfang an die IT-Sicherheit (IT Security) in den Fokus gerückt. Aber auch unsere Produkte sind nur so sicher, wie es das Netzwerk ist, in dem sie in Betrieb genommen werden.

Wer unberechtigt Zugriff auf euer Netzwerk erlangt, kann eine Menge Probleme herbeiführen. Abmahnungen, weil angeblich illegale Aktivitäten (z. B. Download urheberrechtlich geschützter Werke) durchgeführt wurden, oder der Versand von Spams, Angriffe auf Netzwerke und dergleichen. Sobald IoT-Geräte (auch als SmartHome-Produkte bekannt) im Einsatz sind, können Angreifer Schalter bedienen, die Temperatur anheben und Schlimmeres. Mit dem Betrieb eines Steckersolargerätes sind also plötzlich auch Erzeugungseinheiten potenziell angreifbar.

Fehlersuche

Softwareupdates

Eins der häufigsten Einfallstore für Hacker sind veraltete Softwareversionen. Bedenkt immer, dass jedes Gerät in eurem Netzwerk eigentlich ein Computer ist. Computer brauchen ein Betriebssystem, auf dem dann die Anwendung läuft. Und weil Software immer noch zu großen Teilen von Menschen geschrieben wird und Menschen Fehler machen, gibt es (hoffentlich) für alle eure Geräte von Zeit zu Zeit Firmware- oder Betriebssystemupdates.

Dass ihr auf keinen Fall mehr einen WindowsXP-Rechner in eurer Netzwerk hängt und dieser dann mit dem Internet verbunden wird, sollte selbstverständlich sein. Ist aber eurer WLAN-Leuchtmittel oder das WLAN-Heizungsthermostat mit der neuesten Firmware versehen?

Handlungsempfehlung

Schaut in eurem Router, welche Geräte im Netzwerk angemeldet sind. Macht euch Notizen, welche Produkte auftauchen. Versucht über die angezeigte IP-Adresse im Browser eine Oberfläche zu öffnen. Meist gibt es irgendwo in der Navigation einen Punkt Firmware oder Updates. Schaut, welche Version ihr habt und ob es auf der Website des Herstellers eine neuere Version gibt. Wenn das Produkt es hergibt, aktiviert automatische Updates.

Bei einigen Produkten müsst ihr euch eine Smartphone App installieren, weil nur darüber Firmware-Updates ermöglicht werden.

Für unsere Produkte haben wir eine spezielle Landingpage erstellt, auf der die Updates auch zum Herunterladen angeboten werden. Zu eurer Sicherheit können sich unsere Produkte aber auch automatisch aktualisieren.

Ja, wir wissen, IT-Sicherheit ist lästige Arbeit. Aber ihr seid Betreiber:innen eines Netzwerkes und müsst die Verantwortung dafür übernehmen.

Die Verbindung mit unserer Cloud ist der einfachste Weg, Updates automatisch einspielen zu lassen. Wenn ihr euren Stromwächter nicht mit unserer Cloud verbinden wollt, hat das vermutlich Gründe. Völlig okay. Eure Entscheidung.

Wir halten Updates jedoch für wichtig. Nicht nur, weil wir noch viele Funktionen liefern werden, die euer Produkt besser machen. Im Grunde ist der Stromwächter ja ein Computer. Genau genommen sogar zwei. Auch unsere Entwicklung setzt auf den Schultern von Giganten auf, weil es für viele Probleme bereits gute Lösungen gibt. Aber weil Software (immer noch überwiegend) von Menschen entwickelt wird, kommt es zu Fehlern. Updates beheben diese, genauso wie sie Sicherheitslücken schließen.

Manuelle Softwareupdates

Im Dashboard eures Stromwächters seht ihr die Schaltfläche In den Konfigurationsmodus wechseln. Dort bitte einmal drauf klicken.

Und da sind sie wieder. Die vier (!) Punkte, die ihr schon in den ersten Schritten der Inbetriebnahme gesehen habt. Sofern die ersten drei Punkte noch grün sind, könnt ihr sie ignorieren. Jetzt interessiert uns Punkt 4 (Systemupdate)

Solltet ihr vertraut mit Updates sein, könnt ihr hier großzügig den Text überspringen, updaten und euch auf neue Funktionen und Bugfixing freuen.

Alle anderen folgen jetzt bitte dem Guide.

Ihr habt von uns per Mail über ein neues Update erfahren oder es durch Zufall gefunden und von unserer Website heruntergeladen. Diese kleine Datei habt ihr auf euren Computer geladen. Wählt die Datei als erstes aus. Wenn ihr dazu auf die Schaltfläche Datei auswählen klickt, öffnet sich ein Dialog eures Betriebssystems. Wechselt an die Stelle, wo der Download die Datei abgelegt hat. Wählt sie aus und bestätigt die Auswahl.

Anschließend auf Hochladen klicken und ein paar Minuten in Geduld üben.

Sobald ihr den Dateinamen im Dialog seht, ist alles für das Update vorbereitet.

Einmal auf Update starten klicken. Und bitte unbedingt den Hinweis ernstnehmen: Nicht den Strom während des Updates abschalten bzw. Stecker ziehen!

Fertig. Das Dashboard trägt die neue Versionsnummer.

Werkseinstellungen – Reset

Es ist passiert. Ihr habt euer Passwort für die Weboberfläche vergessen. Wie versprochen ist die Lösung recht einfach.

Benötigtes Werkzeug: ein starker Magnet

Auf der linken Seite eures Stromwächters ist ein Barcode-Aufkleber. Schaltet den Stromwächter stromlos (alle AC-Stecker ziehen). Denkt an die kleinen Plastikstifte, die für eine feste Verbindung zwischen Stecker und Buchse sorgen. Gewalt ist keine Lösung.

Sobald ihr den Stromwächter spannungslos gesetzt habt, haltet den Magneten an das untere Ende des Barcodes und steckt das Netzanschlusskabel wieder ein. Haltet den Magneten noch ein paar Sekunden, bis die LEDs blinken.

Der ready2plugin Stromwächter hat alle Einstellungen vergessen und fängt wieder von vorne mit der Inbetriebnahme an.

Ihr wisst schon, was jetzt kommt 🙂

Nochmal das Kapitel: Stromwächter in WLAN einbinden

Stromwächter Geräte-ID

Du hast einen ready2plugin Stromwächter installiert und möchtest nun einen Cloud-Account erstellen. Dafür (und für den späteren Support) brauchst du deine Geräte-ID. Wo findest du diese?

Du musst dich mit der Netzwerkadresse von ready2plugin (z. B. 192.168.178.23) verbinden und bekommst dann auf dem Dashboard des Stromwächters die Geräte-ID angezeigt.

Wenn du die Netzwerkadresse von ready2plugin nicht kennst, kannst du in deinem Router nachschauen.

Am Beispiel einer FRITZ!Box:

1. Melde dich in deiner FRITZ!Box an.
2. Klicke auf „Heimnetz“.
3. Klicke auf „Netzwerk“

Hier solltest du dann deinen Stromwächter finden. Dies sieht in etwa so aus:

Diese Netzwerkadresse gibst du in die Adresszeile deines Browsers ein.

Entsorgung

Der Stromwächter sowie alle im Lieferumfang enthaltenen Elektronikteile dürfen gemäß europäischen Richtlinien und deutschem Elektro- und Elektronikgerätegesetz (ElektroG) (für Deutschland) nicht über den Hausmüll, die Restmülltonne oder die gelbe Tonne entsorgt werden.

Geben Sie Ihren Stromwächter und alle im Lieferumfang enthaltenen Elektronikteile zur ordnungsgemäßen Entsorgung bei einer kommunalen Sammelstelle für elektronische Altgeräte ab. Auch Vertreiber von Elektronikgeräten sind nach den Kriterien aus § 17 Abs. 1 und Abs. 2 ElektroG (für Deutschland) zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Die durchgestrichene Mülltonne auf dem Typenschild oder auf dem Gehäuse Ihres Stromwächters bedeutet, dass Sie gesetzlich verpflichtet sind, das Altgerät ordnungsgemäß einer vom Hausmüll getrennten Entsorgung zuzuführen.
